安科瑞電氣股份有限公司 張雙 13916280434
摘要:隨著社會的不斷進步與發展，各種各樣先進的電氣設備進入了大眾的工作和生活，帶來方便的同時，各種場所的 電氣安全隱患也在迅速增加。由于電氣設備的絕緣使用了大量易燃物品，如塑料橡膠、絕緣漆、稀釋劑等，電氣設備在運行過程中，由于過載、短路、漏電、照明、電加熱設備以及開關動作，保險絲熔斷、接觸不良、靜電等可能導致高溫、高熱、火花放電，可能導致火災和爆炸事故，并且電氣火災火勢猛、火災蔓延速度快、容易形成大面積燃燒，燃燒時會產生大量煙霧，分解出有毒氣體，這些氣體可能造成工作人員中毒、窒息，發生群死群傷的重大惡性事件。因此，對于如何引起建筑電氣火災的原因和如何采取防控措施的研究到了十分緊迫的關頭。以我國近年來發生的建筑電氣火災為案例，分析北京某生活超市電氣火災安全隱患并提供相應的解決方案。
關鍵詞:建筑電氣火災；安全隱患；解決方案
0引言
大型綜合超級市場(General MerchandiseStore，GMS，也叫生活超市)，是標準食品超級市場與折扣店的結合體，可以全方位地滿足消費者基本生活需要的一次性購足，其經營內容的大眾化和綜合化，經營方式的靈活性，適應了現代消費者的購買方式。近幾年來，一些大型生活超市的結構和功能更加復雜，火災荷載巨大，人員高度密集，建筑物內的用電設備和裝置越來越多，對電氣火災安全防范提出了更高要求。
1電氣火災產生主要原因
1.1 超過負荷引起的電氣火災
導線的安全載流量主要取決于導線的線芯，即導線的材料和橫截面積。當導線的電流超過其安全荷載流量時，導線就會出現發熱。電流超出的荷載量越大，其產生的熱量就會越多。當導線的溫度超過280oC時，導線的橡膠制或塑料制的絕緣層就會著火。若電線“夾套”發生損壞，也會造成其電路短路，火災的風險加大。除此以外若選擇使用了不合規格的保險絲，電路超負載又不能及時被發現，就會造成潛在的電氣火災安全隱患。引起電氣火災的主要原因有：①用電設備功率過大；②導線截面選用過??；③在線路中接人過多的負載。
1.2 接觸電阻過熱引起的電氣火災
由于線路連接不當會使線路接觸的電阻過大并會引起發熱著火等現象。在電路的設計上都會有一個接頭，通常通過電線之問相互相接，或者電線和開關、保險器、用電器具之間相互相接。如果這些接頭存在連接錯誤，導線中的電流將會受阻，由此產生巨大的熱量。當熱量高到足以熔化電線外包的絕緣體時就會點燃附近可燃物。接觸電阻過熱導致電氣火災問題的三條原因：①銅鋁導體的連接處理不當；②連接接觸點中有相關雜質，如泥土、油脂、氧化層等；③導線與導線或電氣設備的接觸點由于熱作用或長期振動導致其松動或端子連接處沒采用壓接而采用絞接或壓接的電線多于兩根等錯誤方式。
1.3 電氣照明燈具等引起的電氣火災
電氣照明燈具在日常生活中的應用十分廣泛。但是如果使用不正確則會引發嚴重的電氣火災事故。電氣照明燈引起電氣火災的主要原因有：①照明燈故障，發生短路、過載等問題產生火花點燃周圍可燃物；②照明燈燈管若發生破碎，其破碎過程中產生電火花點燃周圍可燃物質；③照明燈具(含變壓器、鎮流器)直接安裝在可燃裝修材料或可燃構件上，在工作時燈泡、燈管、燈座等的溫度高容易點燃附近的可燃物。
1.4 消防安全意識淺薄引起的不重視
許多單位的領導和檢查人員及相關部門存在著僥幸與忽略心理，不注重消防安全知識的普及與學習，不按規定對電氣系統進行定期安全檢測，對消防設施消極安裝，如：不安裝自動報警、自動噴淋、消防水泵、高位消防水箱，常閉防火門關閉不嚴，消火栓、噴淋管網閥門關閉，甚至沒有配備足夠的滅火器，有些單位的消防通道道路不暢，長期堆放雜物，消防組織制度也不完善，面對消防部門檢查中提出的問題，不及時進行整改等問題都會造成嚴重的火災隱患。
2北京某生活超市消防安全隱患分析
2.1建筑概況
北京某生活超市購物中心，位于北京市大興區，建筑地上4層，地下1層，建筑高度18．00㎡，建筑總面積約為：32000㎡，其中第1～3層為商場，構造相似，3層的面積、格局基本相同，每層約為8000㎡，第4層為餐廳面積約為4000㎡，地下1層為超市，面積約為4000㎡。
第1層建筑除商鋪外還具備了物業室、供電室、員工辦公室、衛生間以及底商。各個商鋪、房室消防通道暢通，安全疏散標志清晰，消防排煙設施較為合理。
第2、3層除商鋪外還設有休息區和衛生問及儲藏室，門窗配置較為合理，在中央?yún)^(qū)域設置了安全疏散樓梯。疏散樓梯問內采光通風窗戶設置得當，消防排煙設施較為合理。
第4層與地下1層為餐廳和超市及儲藏室，在中央?yún)^(qū)域設置了安全樓梯，樓層四面沒有門窗。
2.2消防安全隱患分析
2.2.1安全意識
該生活超市建成時間過早，購物群體及工作人員老齡化嚴重，管理部門缺乏消防安全意識。同時存在可能發生火災事故的不安全動作，將其存在的不安全動作分為兩種事故類型進行分析。一是引發事故的原因，其中包含了火災的形成，管理部門對消防安全的管理能力及響應態度，火災發生時對火災處理人員的配置；二是事故擴大蔓延的原因，其中包括消防救援和自救能力的認知與掌握。商廈的工作人員對消防安全知識的認知淺薄，關注度低，承租方和物業管理方消防職責不清晰，遇事扯皮推諉，商場內消防通道經常有貨物堆積占用現象，防火分隔設施老化、組件缺失，不及時修復，得過且過，“灰犀牛”意識非常明顯，消防安全意識薄弱，容易引起電氣火災的發生。
2.2.2電氣老化導致的風險
該生活超市存在電氣設備老化，線路老化，電氣設備繁多、復雜等問題，尤其EPS電源老化漏液，主備電不能可靠切換，應急照明及疏散指示均不能可靠投入應急狀態。通過調查發現，其物業部門并沒有設立獨立的電氣維修與管理部門，也沒有對電氣設備進行定期的安全檢測，出現故障不及時維修，對相關部門機構提出的電氣隱患不及時整改，消除隱患，存在嚴重的電氣火災風險。
3預防電氣火災解決方案
通過調查分析，該超市存在著安全意識薄弱、消防設備簡陋、安全通道不合理、消防主管部門缺失等問題。結合現場實際情況對其發生電氣火災的風險給出相關建議。
3.1火災特點
（1）行業性。南于商業行業較其他行業，裝修裝飾、空調等用電量大，故以商業行業火災為多。
（2）季節性。由于冬夏兩個季節商場空調用電量大，照明時間長，故以冬天和夏天兩個季節*為明顯。
（3）人為性。尤其以違規操作或疏忽大意、發現問題不及時整改而引發火災為多。
3.2火災預防措施
3.2.1安全用電須知
首先，要了解電能表和配電線路的承壓能力，不可過載使用。其次，要注意插座不能超負荷使用，功率大的電器要獨立使用電源插座，如果多個電器設備混用一個電源插座，當超過額定電流，配電線路便會發熱，塑料絕緣保護套可能絕緣破壞、熔化并導致燃燒。另外，安裝的刀閘要使用相應標準的保險絲。千萬不能用其他金屬絲替代，否則非常容易毀壞電器，并造成火災。如遇到電氣火災，在保證安全的前提下，應先切斷電源，然后再進行救火，以免觸電傷人。
3.2.2消防安全意識的教育
公安、消防監督等部門應根據電力安全法規依法對該生活超市物業加強監督與教育。其物業應積極學習，定期對大廈內的電氣設施進行檢查、維護、保養。如果發現有破損的電氣設施，應及時暫停使用并加以更換。對消防安全通道進行日常檢查，確保逃生門的使用正常，確保逃生樓梯的通暢。同時超市員工應對火災重點區域、重點部位的危險活動進行學習了解，避免危險動作的發生。應組織員工熟知哪些場所為重點部位，進行統一、定期的學習與演練，重點部位員工基本達到“三懂四會”，并對前來購物的顧客進行廣播式的安全提醒。
3.2.3電氣消防安全隱患的排查
該生活超市應組織其消防安全管理部門，針對電氣線路以及電氣照明等設備進行統一的管理與排查，發現和消除不安全因素和火災隱患，把火災事故消滅在萌芽狀態。具體措施：
.加強維修的管理，盡量讓設備風險減少人為的因素，對導線的絕緣強度進行定期的測試，如測試結果發現絕緣層磨損，需要及時進行更換。
.嚴格按照國家或地區對電力相關的規定對電氣設備進行安裝與維護。根據環境選擇相應的導線、電纜。并且需要考慮不同店鋪對電壓的需求，以及需求是否與導線的額定工作電壓相符。同時考慮電線是否會受到環境和化學腐蝕的影響。
.保持建筑物中的適當水平距離、壓實桿、拉角桿、檔距、垂直距、交替距等符合安裝標準。
.定期檢查線路的負荷情況，發現過載時應該及時更換更大截面的導線，或者及時降低線路的負荷。
.安裝適當?shù)谋ｋU(xiǎn)裝置。
.在容易造成接觸電阻過大的地方涂上變色漆或者安裝溫度蠟。這樣在接觸點出現過熱時能及時發現。
.保持企業電氣工程設備的電流參數處于國家允許的數值范圍。
.保持電氣設備清潔。
.采取防靜電措施。
.根據不同的環境、需求、功能選擇合適的電氣設備。
5安科瑞電氣火災監控系統
（1）概述
Acre1-6000電氣火災監控系統，是根據國家現行規范標準由安科瑞電氣股份有限公司研發的全數字化獨立運行的系統，已通過國家消防電子產品質量監督檢驗中心的消防電子產品試驗認證，并且均通過嚴格的EMC電磁兼容試驗，保證了該系列產品在低壓配電系統中的安全正常運行，現均已批量生產并在全國得到廣泛地應用。該系統通過對剩余電流、過電流、過電壓、溫度和故障電弧等信號的采集與監視，實現對電氣火災的早期預防和報警，當必要時還能聯動切除被檢測到剩余電流、溫度和故障電弧等超標的配電回路;并根據用戶的需求，還可以滿足與AcreIEMS企業微電網管理云平臺或火災自動報警系統等進行數據交換和共享。
（2）應用場合
適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域。

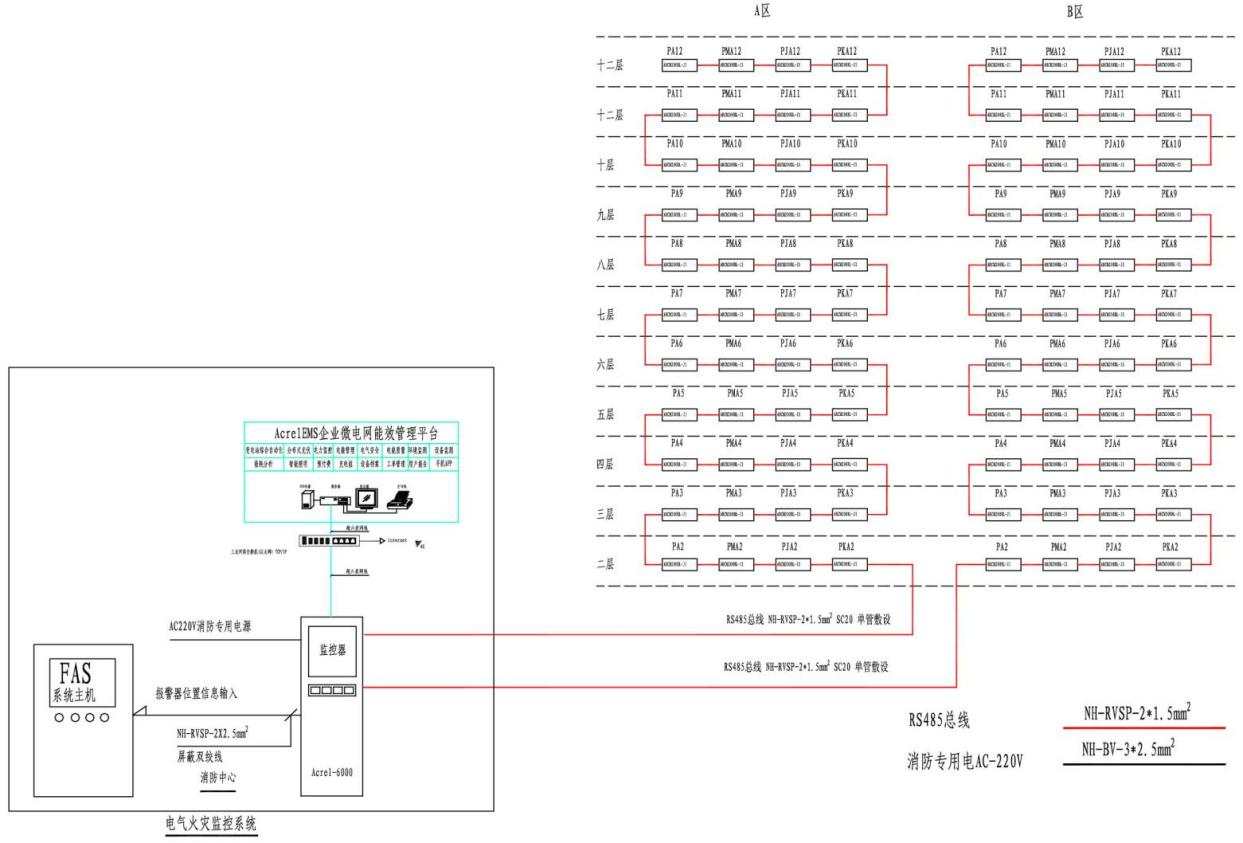

（3）系統結構
（4）系統功能

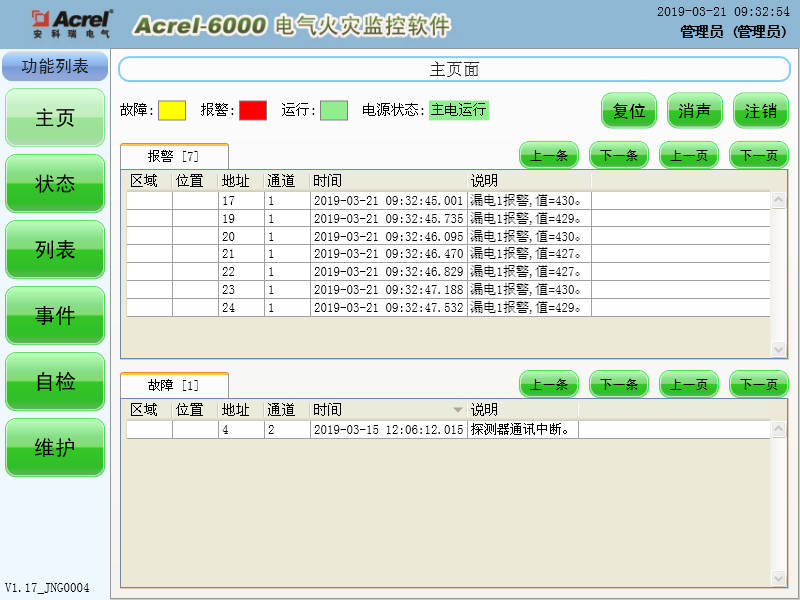

監控設備能接收多臺探測器的剩余電流、溫度信息，報警時發出聲、光報警信號，同時設備上紅色“報警”指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按設備的“復位”按鈕或觸摸屏的“復位”按鍵遠程對探測器實現復位。對于聲音報警信號也可以使用觸摸屏“消聲”按鍵手動消除。
當被監測回路報警時，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當報警消除后，控制輸出繼電器釋放。
通訊故障報警：當監控設備與所接的任一臺探測器之間發生通訊故障或探測器本身發生故障時，監控畫面中相應的探測器顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障報警聲音。電源故障報警：當主電源或備用電源發生故障時，監控設備也發出聲光報警信號并顯示故障信息，可進入相應的界面查看詳細信息并可解除報警聲響。

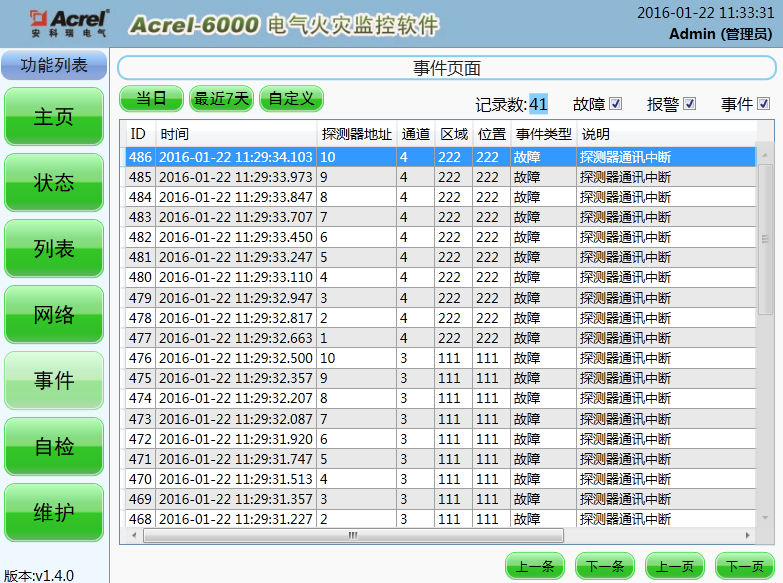

當發生剩余電流、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。

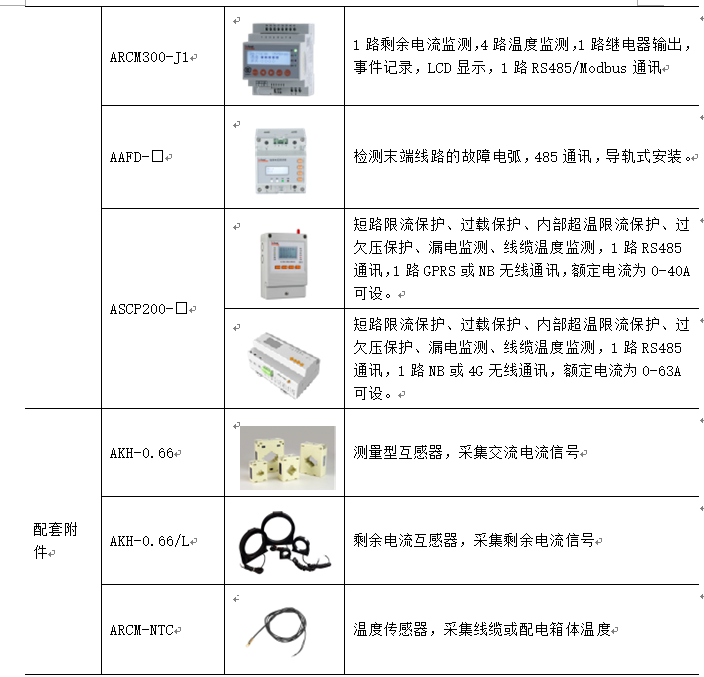

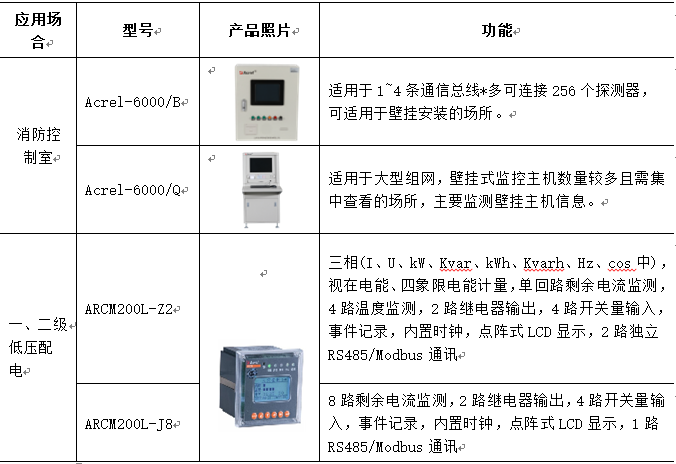

（5）配置方案
6結束語
近年來，多起重大電氣火災的發生給社會造成了重大的經濟財產損失，更有嚴重的事故奪取了眾多無辜群眾的生命。通過企業建立健全電氣消防系統與安全管理政策，廣泛發展電氣火災的預防技術，廣泛提高公民對于電氣火災的認知與學習，避免由于無知與不重視引發的電氣火災事故。
參考文獻
.GB50016--2014(2018版)，建筑設計防火規范[s]．
.安科瑞企業微電網設計與應用手冊2022.5版
.GB51348--2019，民用建筑電氣設計標準[s]．
.JGJ392--2016，商店建筑電氣設計規范[s]．
.GB50303--2015，建筑電氣工程施工質量驗收規范[s]．
.周景東，王慶禮，北京某生活超市電氣火災安全隱患分析及解決方案.
